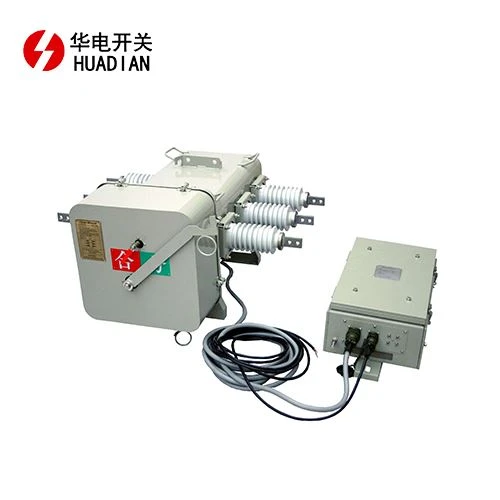

El hexafluoruro de azufre (SF6) es un gas ampliamente utilizado en disyuntores de alta tensión debido a sus excelentes propiedades aislantes y de extinción de arco. Como proveedor de disyuntores de hexafluoruro de azufre, incluidos modelos como elDisyuntor de hexafluoruro de azufre para exteriores LW16-40.5,Disyuntor de hexafluoruro de azufre para exteriores LW38-40.5, yDisyuntor de hexafluoruro de azufre para exteriores LW3-12, comprender cómo el envejecimiento del gas SF6 afecta a sus propiedades es crucial para garantizar el funcionamiento fiable de nuestros productos.
Comprensión de los conceptos básicos del gas SF6 en disyuntores
SF6 es un gas electronegativo con alta rigidez dieléctrica. Cuando un disyuntor interrumpe una corriente eléctrica, se forma un arco entre los contactos. El gas SF6 enfría y extingue rápidamente este arco, evitando más descargas eléctricas. Esto convierte al SF6 en un medio ideal para su uso en disyuntores, ya que puede manejar interrupciones de alto voltaje y alta corriente de manera efectiva.
El gas también tiene buena estabilidad química en condiciones normales de funcionamiento. No es inflamable ni tóxico y tiene una vida útil relativamente larga. Sin embargo, con el tiempo, varios factores pueden hacer que el gas SF6 envejezca, lo que a su vez afecta su rendimiento.
Factores que contribuyen al envejecimiento del gas SF6
Hay varios factores clave que pueden provocar el envejecimiento del gas SF6 en un disyuntor:
Degradación térmica
Durante el funcionamiento normal, el disyuntor genera calor, especialmente al interrumpir corrientes elevadas. Las altas temperaturas pueden provocar la degradación de las moléculas de SF6. Los enlaces dentro de la molécula de SF6 (enlaces S - F) pueden ser energizados por el calor, lo que lleva a la disociación del SF6 en radicales de azufre y flúor. Estos radicales son muy reactivos y pueden reaccionar con otras sustancias presentes en el disyuntor, como humedad, piezas metálicas y trazas de aire.
Descargas Eléctricas
Las descargas eléctricas, como las descargas parciales y las descargas de arco, son comunes durante el funcionamiento de los disyuntores. Las descargas parciales ocurren cuando hay concentraciones locales de campos eléctricos dentro del gas, a menudo debido a impurezas o irregularidades en el aislamiento. Las descargas de arco ocurren cuando el disyuntor interrumpe la corriente. Estas descargas pueden ionizar el gas SF6, creando iones y radicales libres. La energía de las descargas puede romper los enlaces químicos del SF6, dando lugar a la formación de productos de descomposición.
Humedad y contaminación
La humedad es un contaminante común en los disyuntores. Puede ingresar al sistema durante la instalación, el mantenimiento o a través de fugas. La humedad reacciona con los productos de descomposición del SF6, como los radicales azufre y flúor, para formar diversos compuestos ácidos. Por ejemplo, los radicales de azufre pueden reaccionar con el agua para formar ácido sulfuroso (H2SO3) o ácido sulfúrico (H2SO4). Estos ácidos son corrosivos y pueden dañar los componentes internos del disyuntor, como los contactos y el aislamiento.
Otros contaminantes, como el polvo y las partículas metálicas procedentes del desgaste de las piezas internas, también pueden actuar como catalizadores de reacciones químicas dentro del gas SF6, acelerando su proceso de envejecimiento.
Impacto del envejecimiento en las propiedades del gas SF6
Rigidez dieléctrica
La rigidez dieléctrica del gas SF6 es una de sus propiedades más importantes. Determina la capacidad del gas para soportar altos voltajes sin descomponerse. A medida que el gas SF6 envejece, su rigidez dieléctrica disminuye. Los productos de descomposición formados durante el envejecimiento, como los compuestos de azufre con bajo contenido de flúor y subproductos gaseosos, tienen resistencias dieléctricas más bajas en comparación con el SF6 puro. Estas impurezas pueden alterar la distribución uniforme del campo eléctrico dentro del disyuntor, lo que aumenta la probabilidad de que se produzca una avería eléctrica a voltajes más bajos.
Arco - Capacidad de extinción
La capacidad de extinción del arco del SF6 está directamente relacionada con su capacidad para enfriar el arco y recombinar las partículas ionizadas. El envejecimiento del gas SF6 puede reducir su eficiencia de extinción del arco. Es posible que los productos de descomposición no tengan las mismas propiedades de enfriamiento y recombinación que el SF6 puro. Por ejemplo, algunos de los productos de descomposición pueden tener conductividades térmicas más altas, lo que puede hacer que el arco se enfríe demasiado lentamente, o pueden tener menores capacidades de captura de electrones, lo que lleva a una recombinación más lenta de partículas ionizadas. Esto puede dar lugar a tiempos de extinción del arco más prolongados y a un mayor riesgo de que el arco se vuelva a encender.
Estabilidad química
El gas SF6 fresco es químicamente estable en condiciones normales. Sin embargo, a medida que el gas envejece, se vuelve químicamente más reactivo. Los productos de descomposición pueden reaccionar con los componentes internos del disyuntor, como el cobre, el aluminio y los materiales aislantes. Esta reactividad química puede provocar corrosión de las piezas metálicas, lo que reduce su resistencia mecánica y su conductividad eléctrica. La corrosión de los contactos puede provocar un aumento de la resistencia de los contactos, lo que provocará un mayor calentamiento y una degradación más rápida del disyuntor.
Detección y monitoreo del envejecimiento del gas SF6
Para garantizar el funcionamiento fiable de los disyuntores de hexafluoruro de azufre, es esencial detectar y controlar periódicamente el envejecimiento del gas SF6. Hay varios métodos disponibles para este propósito:
Cromatografía de gases
La cromatografía de gases es un método de alta precisión para analizar la composición del gas SF6. Puede separar e identificar los diferentes productos de descomposición en la muestra de gas. Al medir las concentraciones de estos productos de descomposición, como SF4, SOF2 y SO2F2, es posible determinar el grado de envejecimiento del gas.
Espectroscopia infrarroja
La espectroscopía infrarroja es un método no destructivo para detectar la presencia de productos de descomposición en el gas SF6. Diferentes compuestos químicos absorben la radiación infrarroja en longitudes de onda características. Al analizar el espectro de absorción infrarroja de la muestra de gas, es posible identificar los productos de descomposición y estimar sus concentraciones.
Medición de humedad
Medir el contenido de humedad en el gas SF6 también es una parte importante del seguimiento del envejecimiento del gas. Los altos niveles de humedad pueden acelerar el proceso de envejecimiento al reaccionar con los productos de descomposición. Los medidores de humedad se utilizan comúnmente para medir el contenido de vapor de agua en el gas.
Mitigar los efectos del envejecimiento del gas SF6
Como proveedor de disyuntores de hexafluoruro de azufre, tomamos varias medidas para mitigar los efectos del envejecimiento del gas SF6:
Gas y sellado de alta calidad
Utilizamos gas SF6 de alta pureza en nuestros disyuntores para minimizar la cantidad inicial de impurezas. Además, nos aseguramos de que nuestros disyuntores tengan un sellado excelente para evitar la entrada de humedad y aire. Esto ayuda a ralentizar el proceso de envejecimiento del gas SF6.
Mantenimiento y monitoreo regulares
Recomendamos el mantenimiento y monitoreo regular de nuestros disyuntores. Esto incluye análisis periódicos de gas, inspección de componentes internos y reemplazo de cualquier pieza dañada. Al detectar y abordar tempranamente los problemas de envejecimiento del gas, podemos evitar que ocurran problemas más graves.
Mejoras de diseño
Trabajamos constantemente para mejorar el diseño de nuestros disyuntores para reducir los factores que contribuyen al envejecimiento del gas SF6. Por ejemplo, utilizamos mejores materiales aislantes y diseñamos la estructura interna del disyuntor para minimizar las descargas eléctricas.
Conclusión
El envejecimiento del gas hexafluoruro de azufre en un disyuntor tiene un impacto significativo en sus propiedades, incluida la rigidez dieléctrica, la capacidad de extinción del arco y la estabilidad química. Como proveedor, estamos comprometidos a proporcionar disyuntores de hexafluoruro de azufre de alta calidad y garantizar su funcionamiento confiable. Al comprender los factores que contribuyen al envejecimiento del gas, detectarlo y monitorearlo periódicamente y tomar las medidas de mitigación adecuadas, podemos ayudar a nuestros clientes a aprovechar al máximo nuestros productos.
Si está interesado en nuestros disyuntores de hexafluoruro de azufre o tiene alguna pregunta sobre el envejecimiento del gas SF6 y su impacto en el rendimiento del disyuntor, no dude en contactarnos para mayor discusión y posible adquisición. Estamos aquí para brindarle las mejores soluciones para sus necesidades de energía eléctrica.
Referencias
- Marrón, HK (2003). Aislamiento de aparatos de alta tensión: principios físicos y químicos. Prensa CRC.
- Blackburn, JL (2007). Relés de protección: principios y aplicaciones. Marcel Dekker.
- Gorur, RS (Ed.). (2006). Tecnología SF6 para equipos de potencia de alta tensión. Prensa IEEE.
