Como proveedor desde hace mucho tiempo de disyuntores de hexafluoruro de azufre, he visto de primera mano la importancia de una instalación adecuada para estos componentes eléctricos críticos. En este artículo, veremos paso a paso el proceso de instalación de un disyuntor de hexafluoruro de azufre.
1. Preparativos previos a la instalación
Inspección del sitio
Antes de llevar el disyuntor al lugar de instalación, es necesaria una inspección minuciosa del lugar. El área de instalación debe estar limpia, seca y libre de posibles fuentes de daño mecánico. Verifique la base donde se colocará el disyuntor. Debe estar nivelado y ser lo suficientemente fuerte como para soportar el peso del disyuntor. Las dimensiones de la base deben coincidir con las especificaciones proporcionadas en el manual de instalación del disyuntor.
Inspección de equipos
Una vez que el sitio esté listo, inspeccione cuidadosamente el disyuntor de hexafluoruro de azufre al llegar. Verifique si hay signos visibles de daño durante el transporte, como abolladuras, rayones o piezas sueltas. Verifique que todos los componentes, incluido el cuerpo del interruptor, los gabinetes de control y el equipo auxiliar, estén presentes. Además, verifique la presión del gas hexafluoruro de azufre en el interruptor. La presión debe estar dentro del rango especificado como se indica en la documentación del producto.

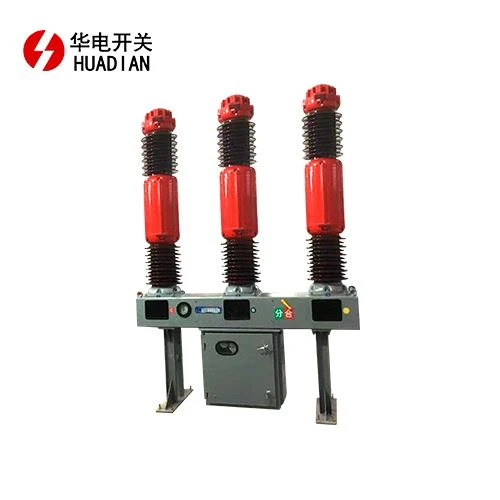

Modelos populares como elLW18 - Disyuntor de hexafluoruro de azufre para exteriores 40,5yLW36 - Disyuntor de hexafluoruro de azufre para exteriores 72,5tienen requisitos de inspección específicos, por lo que siempre consulte sus respectivos manuales de usuario.
Precauciones de seguridad
La seguridad es de suma importancia durante la instalación. Todo el personal de instalación debe estar debidamente capacitado en el manejo de disyuntores de hexafluoruro de azufre. Deben usar equipo de protección personal (EPP) adecuado, incluidas gafas de seguridad, guantes y calzado de seguridad. Dado que el hexafluoruro de azufre es un gas pesado, asegúrese de que haya una buena ventilación en el área de instalación para evitar la acumulación del gas, que puede desplazar el oxígeno y provocar asfixia.
2. Instalación física
Montaje de cimientos
Utilice una grúa u otro equipo de elevación adecuado para colocar con cuidado el disyuntor de hexafluoruro de azufre sobre la base preparada. Asegúrese de que los orificios de alineación en la base del interruptor coincidan con los de la base. Inserte los pernos a través de los orificios y apriételos gradualmente en forma cruzada para asegurar una distribución uniforme de la presión. Esto evitará que el martillo se incline o se mueva durante la operación.
Conexión de conductores
El siguiente paso es conectar los conductores eléctricos al disyuntor. Primero, limpie las superficies de conexión tanto de los terminales del disyuntor como de los conductores para eliminar suciedad, oxidación o residuos. Esto asegura una conexión eléctrica de baja resistencia. Luego, utilice abrazaderas o conectores adecuados para fijar los conductores a los terminales del disyuntor. Apriete las conexiones a los valores de torque especificados, ya que apretar demasiado o mal apretar puede provocar un contacto eléctrico deficiente, lo que puede causar sobrecalentamiento y falla prematura del interruptor.
Instalación de cables de control
Los cables de control se utilizan para transmitir señales entre el disyuntor y el sistema de control. Pase los cables de control de forma ordenada y segura, evitando dobleces o torceduras pronunciadas que puedan dañar los cables. Conecte los cables de control a los terminales apropiados en el disyuntor y el gabinete de control. Asegúrese de que las conexiones estén apretadas y adecuadamente aisladas para evitar interferencias eléctricas y cortocircuitos.
3. Manejo de gas hexafluoruro de azufre
Verificación de fugas de gas
Antes de llenar el disyuntor con gas hexafluoruro de azufre, realice una verificación de fugas de gas en el gabinete del disyuntor. Utilice un detector de fugas de gas para escanear todas las juntas, sellos y conexiones. Cualquier fuga detectada debe repararse inmediatamente. Esto es crucial ya que incluso una pequeña fuga de gas puede provocar una disminución de la rigidez dieléctrica del interruptor y afectar su rendimiento.
Llenado de gas
Una vez que se completa la verificación de fugas y no se encuentran fugas, es hora de llenar el disyuntor con gas hexafluoruro de azufre. Conecte el equipo de llenado de gas a la válvula de entrada de gas del interruptor. Siga las instrucciones del fabricante con respecto a la presión y velocidad de llenado. El proceso de llenado debe realizarse lentamente para evitar cambios bruscos de presión que puedan dañar los componentes del rompedor.
Monitoreo de presión de gas
Después del llenado, controle continuamente la presión del gas dentro del disyuntor. Debe haber un manómetro instalado en el interruptor que permita una fácil lectura. La presión del gas debe mantenerse dentro del rango operativo especificado. Una caída significativa de presión puede indicar una fuga de gas, que requiere atención inmediata.
4. Puesta en servicio y pruebas
Pruebas eléctricas
Realice una serie de pruebas eléctricas en el disyuntor de hexafluoruro de azufre instalado. Estas pruebas incluyen pruebas de resistencia de aislamiento para verificar la integridad del aislamiento del disyuntor, pruebas de resistencia de contacto para garantizar un contacto eléctrico adecuado entre los contactos y pruebas de rigidez dieléctrica para verificar la capacidad del disyuntor para soportar tensiones de alto voltaje.
Pruebas operativas
Realizar pruebas operativas para verificar las funciones de apertura y cierre del interruptor. Esto implica simular condiciones de funcionamiento normales y verificar que el interruptor pueda abrirse y cerrarse con precisión y dentro de los intervalos de tiempo especificados. Pruebe el sistema de control para asegurarse de que pueda enviar y recibir señales correctamente para operar el interruptor.
Pruebas de relés de protección
Si el disyuntor está equipado con relés de protección, pruebe estos relés para asegurarse de que funcionen correctamente. Los relés son responsables de detectar condiciones eléctricas anormales, como sobrecorriente o cortocircuitos, y enviar señales al interruptor para que se abra.
Inspección final
Una vez completadas todas las pruebas, realice una inspección final de la instalación. Verifique todas las conexiones, cables y componentes para asegurarse de que estén en buenas condiciones y correctamente instalados. Revise los resultados de la prueba para asegurarse de que el disyuntor cumpla con todos los estándares de rendimiento requeridos.
5. Soporte posterior a la instalación
Como proveedor, entendemos que el proceso de instalación es sólo el comienzo. Ofrecemos servicios integrales de soporte post - instalación. Nuestro equipo de expertos técnicos está disponible para responder cualquier pregunta que pueda tener sobre la operación, el mantenimiento o la resolución de problemas de su disyuntor de hexafluoruro de azufre.
También proporcionamos programas de mantenimiento regulares y recomendaciones para mantener su disyuntor en óptimas condiciones. Por ejemplo, modelos como elLW16 - Disyuntor de hexafluoruro de azufre para exteriores 40,5tiene requisitos de mantenimiento específicos con los que nuestro equipo de soporte puede ayudarle.
Si está interesado en comprar nuestros disyuntores de hexafluoruro de azufre de alta calidad o necesita más información sobre el proceso de instalación, no dude en contactarnos. Siempre estamos listos para discutir sus necesidades específicas y asegurarnos de que obtenga las mejores soluciones para sus sistemas eléctricos.
Referencias
- Manuales de instalación del fabricante de disyuntores de hexafluoruro de azufre.
- Normas y códigos de instalación eléctrica relacionados con equipos de alta tensión.
