ZW8M-12 Rompedor de circuito de vacío de imán permanente de alto voltaje exterior

El interruptor de circuito de vacío ZW8M -} 12 al aire libre - Magnet Vacuum Circuit utiliza el principio de extinción del arco de vacío y un mecanismo operativo permanente - magnet, integración de la tecnología de microprocesadores, la tecnología de comunicaciones modernas y los nuevos materiales de cambio. Este dispositivo de distribución de energía al aire libre está clasificado para 12kV, 50Hz, tres - Fase AC. Es ampliamente adecuado para su uso como interruptor de desconexión o de unión en las redes de energía urbana, o como un interruptor de línea saliente en subestaciones al aire libre en los sistemas de distribución de energía rural. Realiza efectivamente las funciones de un recloser tradicional, desconectando y cerrando corrientes de carga e interrumpiendo corrientes de cortocircuito.

Características principales

● Control inteligente: este interruptor de circuito presenta un control de estado del interruptor local, tres - protección contra sobrecorriente de etapa y reclosa automática triple. Además, presenta una interfaz de comunicación RS-485 para telemetría, ajuste remoto, control remoto y comunicación remota, lo que lo hace adecuado para sistemas de distribución de energía automatizados de todos los tamaños.
● Mecanismo de operación magnética permanente: este interruptor de circuito utiliza el mecanismo operativo magnético permanente más avanzado. Sus componentes son desgaste - resistente y su vida útil mecánica alcanza los 30,000 ciclos, tres veces que el de un mecanismo de resorte convencional. Debido a que el mecanismo magnético permanente tiene un 70% menos de partes mecánicas que un mecanismo de resorte, la confiabilidad del interruptor mejoró significativamente.
● Diseño estructural completamente sellado: el interruptor vacío del interruptor del circuito, el mecanismo de operación y el enlace operativo están completamente sellados dentro de la base del interruptor, evitando la condensación - corrosión inducida por los componentes del interruptor del circuito. Este producto ofrece una vida útil gratuita de mantenimiento - de 10 años.

Funciones y efectos principales

La función central del ZW8M-12 es servir como unidad de protección y control para los sistemas de energía. Se instala principalmente en líneas de distribución de 10kV. Por ejemplo:

Control:Conecta y desconecta de manera confiable el flujo de potencia normal de acuerdo con las necesidades operativas de la red (por ejemplo, cortes de energía planificados y transmisión de potencia).

Protección:Cuando se produce una corriente de falla (como un cortocircuito o sobrecarga) en la línea, el disyuntor tropieza y desconecta automáticamente el circuito defectuoso, protegiendo a otros equipos en toda la cuadrícula y evitando que el accidente se intensifique.

Reclusión automática:Esta es una función crítica. La mayoría de las fallas en las líneas de transmisión (especialmente las líneas superior), como los rayos y el viento - objetos extraños soplados, son transitorios y vuelven al funcionamiento normal una vez que la falla desaparece. Después de tropezar, el interruptor de circuito se vuelve a usar automáticamente de acuerdo con una secuencia pre -} (p. Ej., "Abrir → retraso → reclose"). Si la falla desaparece, la energía se restaura, lo que mejora significativamente la confiabilidad del suministro de energía. Si la falla es permanente, el disyuntor se abre nuevamente y se bloquea, evitando la reclamación.

Modelo de producto y significado

Condiciones de entorno operativo

1. Temperatura ambiente: -40 grados a +40 grado;
2. Altitud no superior a 2000 m. Los requisitos superiores a 2000 m están sujetos a negociación con el usuario.
3. Presión del viento que no excede los 700pa (equivalente a una velocidad del viento de 34 m/s).
4. La humedad relativa promedio diaria no excede el 95%, el promedio mensual no excede el 90%.
5. Nivel de contaminación del aire III.
6. El aire ambiente no debe contaminarse significativamente por gases corrosivos o inflamables.
7. Sin vibración severa frecuente.

Parámetros técnicos principales

Tabla de parámetros característicos mecánicos

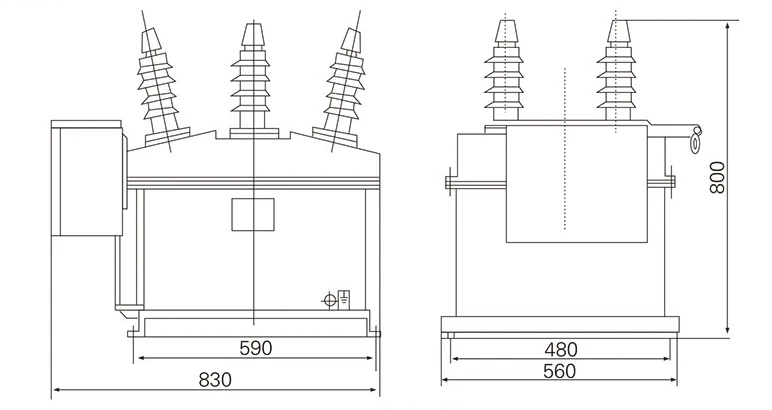

Dimensiones de apariencia e instalación

ZW8M-12 Rompedor de circuito de vacío de imán permanente al aire libre

Dimensiones del controlador

Instrucciones de pedido

1. Modelo de producto, nombre, cantidad, voltaje nominal y corriente nominal.
2. Relación de transformador actual.
3. Si el dispositivo incluye o no un interruptor de aislamiento.
4. Piezas de repuesto requeridas por el contrato.
