Descripción general:
El armario de distribución es un tipo de equipo eléctrico. La línea exterior del gabinete de distribución ingresa primero al interruptor de control principal en el gabinete y luego ingresa al interruptor de control secundario. Cada sucursal se configura según sus necesidades.
Como instrumentación, control automático, interruptor magnético de motor, varios contactores de CA, etc., y algunos también tienen gabinetes de distribución de sala de alto voltaje y sala de bajo voltaje, barras colectoras de alto voltaje, como plantas de energía, etc., y algunos también tener deslastre de carga de ciclo bajo para el equipo principal.
Función:
La función principal del gabinete de distribución es abrir y cerrar, controlar y proteger equipos eléctricos en el proceso de generación, transmisión, distribución y conversión de energía en el sistema eléctrico.
Los componentes del gabinete de distribución se componen principalmente de disyuntores, interruptores de aislamiento, interruptores de carga, mecanismos de operación, transformadores y diversos dispositivos de protección.
Existen muchos métodos de clasificación de aparamenta, como la instalación de disyuntores, que se pueden dividir en aparamenta extraíble y aparamenta fija;
O según la estructura del gabinete, se puede dividir en aparamenta abierta, aparamenta con gabinete metálico y aparamenta blindada con gabinete metálico;
Según los diferentes niveles de voltaje, se puede dividir en aparamenta de alta tensión, aparamenta de media tensión y aparamenta de baja tensión.
Se utiliza principalmente en centrales eléctricas, subestaciones, petroquímica, laminación de acero metalúrgico, industria ligera y textil, fábricas y minas, barrios residenciales, edificios de gran altura y otras ocasiones diferentes.
Protección del armario de distribución:
1. Después de cerrar el carro del disyuntor de vacío en el gabinete de distribución de alto voltaje en la posición de prueba, el disyuntor del carro no puede ingresar a la posición de trabajo. (Evita cerrar con carga)
2. Cuando la cuchilla de conexión a tierra en el gabinete de distribución de alto voltaje está en la posición cerrada, el disyuntor del carro no se puede cerrar. (Evitar el cierre con cable a tierra)
3. Cuando se cierra el disyuntor de vacío en el gabinete de distribución de alto voltaje, la puerta trasera del gabinete del panel se bloquea con la máquina en la cuchilla de conexión a tierra y la puerta del gabinete. (Evita ingresar al intervalo en vivo por error)
4. El disyuntor de vacío en el gabinete de distribución de alto voltaje se cierra durante el funcionamiento y la cuchilla de tierra de cierre no se puede poner en funcionamiento. (Evita que el cable de tierra vivo cuelgue)
5. Cuando el disyuntor de vacío en el gabinete de distribución de alto voltaje está cerrado y funcionando, no puede salir de la posición de trabajo del disyuntor del carro. (Evita el cambio de cuchilla con carga)
Clasificación:

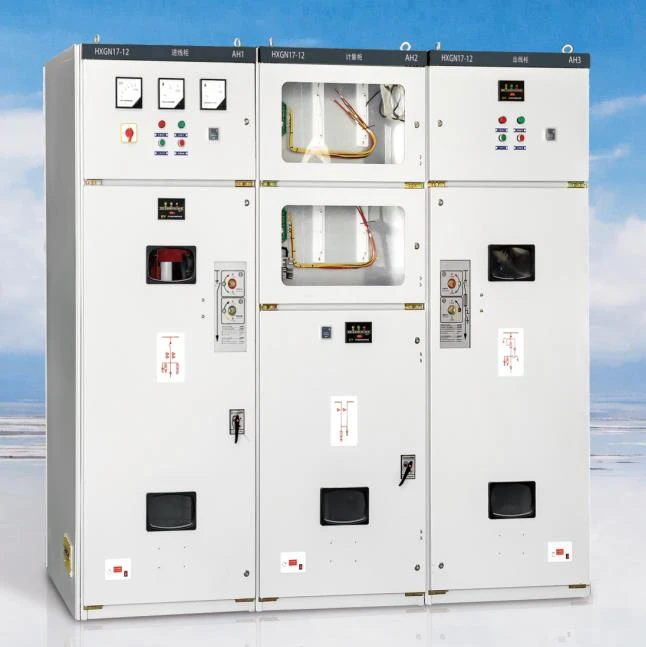

Clasificación por clase de voltaje Según la clasificación del nivel de voltaje, AC1000V e inferiores generalmente se denominan aparamenta de bajo voltaje (como PGL, GGD, GCK, GBD, MNS, etc.), y AC1000V y superiores se denominan aparamenta de alto voltaje (como como GG-1A, XGN15, KYN48, etc.).
Clasificación por forma de onda de voltaje:
Aparamenta de CA, aparamenta de CC
Clasificados por estructura interna:

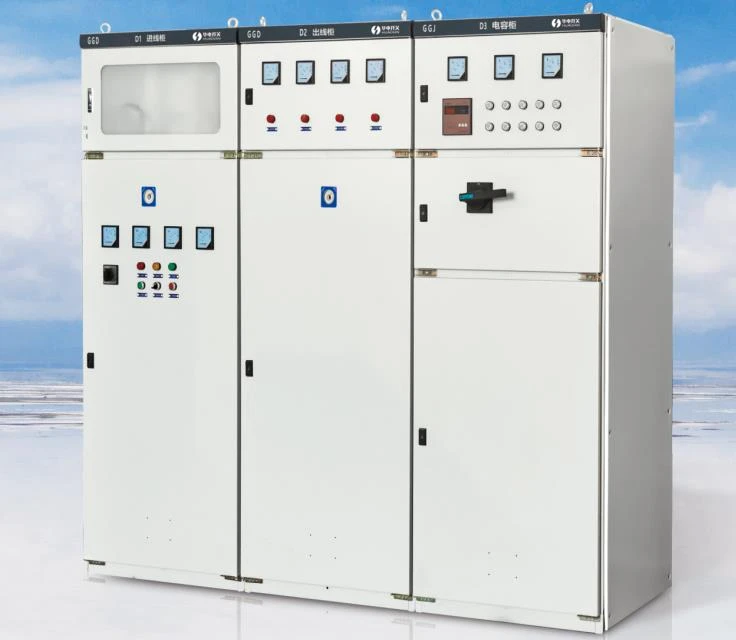

Aparamenta extraíble (como GCS, GCK, MNS, etc.), aparamenta fija (como GGD, etc.)
Clasificación por usoEntrante:
Gabinete, gabinete de salida, gabinete de medición, gabinete de compensación (gabinete de capacitores), gabinete de esquina, gabinete de barras colectoras
Procedimiento de operación:
Pasos de operación de transmisión de energía:
1 Instale primero la cubierta trasera y luego cierre la puerta frontal.
2 Accionar el eje del seccionador de tierra y abrirlo.
3 Utilice un vehículo de transferencia (vehículo de plataforma) para empujar el carro de mano (en estado abierto) hacia el gabinete (posición de prueba).
4 Inserte el enchufe secundario en el enchufe estático (el indicador de posición de prueba está encendido) y cierre la puerta central delantera.
5 Utilice la manija para empujar el carro desde la posición de prueba (estado abierto) a la posición de trabajo (el indicador de posición de trabajo está encendido y el indicador de posición de prueba está apagado). 6 Cierre el carro del disyuntor.
Pasos de operación de corte de energía (revisión):
1 Abra el carro del disyuntor.
2 Utilice el asa para retirar el carro de la posición de trabajo (estado apagado) a la posición de prueba.
3 Indicador de posición de trabajo apagado, indicador de posición de prueba encendido.
4 Abra la puerta central delantera.
5 Retire el enchufe secundario del enchufe estático (el indicador de posición de prueba está apagado).
6 Utilice el vehículo de transferencia para retirar el carrito (en estado abierto) del gabinete.
7 Accionar el eje del seccionador de tierra y cerrarlo.
8 Abra la cubierta trasera y la puerta inferior delantera.
Normas relacionadas:
SJ/T 31401-1994|Requisitos de integridad y métodos de inspección y evaluación de aparamenta de alta tensión.
DL/T 791-2001|Directrices para la selección de aparamenta inflable de aire acondicionado para interiores.
DL 404-1991|Especificaciones de pedido de aparamenta de alto voltaje de CA para interiores.
DL/T 404-1997|Condiciones técnicas de pedido de aparamenta de alta tensión de CA para interiores.
DL/T 539-1993|Condiciones técnicas de prueba de contaminación y condensación de componentes y aparamenta de alta tensión de CA para interiores.
TB/T 2010-1987|Condiciones técnicas de aparamenta ferroviaria electrificada CA 27,5kV.
DL/T 404-2007|Condiciones técnicas para el pedido de aparamenta de alta tensión CA para interiores.
