Como dispositivo central del sistema de energía, el panel de fuente de alimentación de CC desempeña un papel crucial al proporcionar energía de CC estable para la protección de relés, los dispositivos automáticos y el funcionamiento del disyuntor.El módulo de carga, el "corazón" del panel de alimentación de CC, determina directamente la fiabilidad del sistema de CC. En funcionamiento real, el módulo de carga es susceptible a diversas fallas debido a factores ambientales, fluctuaciones de voltaje y envejecimiento de los componentes. Este artículo detallará los fenómenos de fallas comunes, las causas y las soluciones específicas para los módulos de carga del panel de fuente de alimentación de CC, proporcionando una referencia práctica para el personal de operación y mantenimiento de energía.
I. No hay falla de voltaje de salida
Fenómeno de falla: Las luces indicadoras en el panel del módulo de carga no se muestran o se muestran de manera anormal. El sistema de monitoreo del panel de fuente de alimentación de CC muestra que el módulo no tiene voltaje de salida y no puede cargar la batería ni suministrar energía a la carga.
Posibles causas:
1. Fuente de alimentación de CA de entrada anormal, como pérdida de fase, voltaje demasiado bajo o demasiado alto;
2. Disyuntor disparado o fusible quemado en la entrada del módulo;
3. Placa de alimentación interna del módulo defectuosa, como puente rectificador dañado o condensador de filtro roto;
4. Tablero de control del módulo defectuoso, no se puede iniciar la salida normalmente.
Pasos para la solución de problemas: Primero, verifique la fuente de alimentación de CA de entrada del módulo. Utilice un multímetro para medir si el voltaje de entrada está dentro del rango nominal (generalmente CA 380 V ± 10 %) y confirme si falta alguna fase en la fuente de alimentación trifásica. Si el suministro de energía es normal, verifique el disyuntor y el fusible de entrada del módulo. Si encuentra un fusible disparado o quemado, reemplácelo con un fusible de la misma especificación y vuelva a cerrar el disyuntor. Si el disyuntor se dispara nuevamente después de re-cerrar nuevamente, indica una falla de cortocircuito interno en el módulo y el módulo debe ponerse fuera de servicio. Luego, desconecte la fuente de alimentación de entrada del módulo, abra la carcasa del módulo y verifique los componentes del rectificador y los capacitores del filtro en la placa de alimentación interna para detectar marcas abultadas o quemadas. Si encuentra componentes dañados, reemplácelos con el mismo modelo y vuelva a realizar la prueba. Si el tablero de alimentación no muestra anomalías obvias, el tablero de control puede estar defectuoso y se debe contactar al fabricante para reemplazar el tablero de control o el módulo completo.
II. Fallo de inestabilidad del voltaje de salida
Síntoma de falla: el voltaje de salida del módulo de carga fluctúa dentro de un cierto rango, excediendo el valor permitido (normalmente ±0,5 V), lo que provoca inestabilidad en el voltaje del bus de alimentación de CC y potencialmente activa una alarma en el sistema de monitoreo.
Posibles causas:
1. Grandes fluctuaciones en el voltaje CA de entrada;
2. Potenciómetro de ajuste de salida flojo o dañado;
3. Valor cambiado o mal contacto de la resistencia de muestreo interna;
4. Falla en el circuito de retroalimentación de voltaje en el tablero de control.
Pasos para la solución de problemas:
Primero, verifique la estabilidad del voltaje CA de entrada. Si la fluctuación de voltaje excede el rango normal, verifique la red eléctrica o el regulador de voltaje frontal-. Si el voltaje de entrada es normal, apague el módulo, abra la carcasa y verifique si el potenciómetro de ajuste de salida está suelto. Gire suavemente el potenciómetro y observe si el voltaje de salida cambia. Si el potenciómetro está dañado, reemplácelo por uno de las mismas especificaciones. Luego, verifique la resistencia de muestreo interna del módulo y mida su valor de resistencia para ver si coincide con el valor de diseño. Si el valor de la resistencia se desvía significativamente, reemplace la resistencia de muestreo. También verifique si los terminales de la línea de muestreo están flojos y apriételos si es necesario. Si todas las comprobaciones anteriores son normales, la falla puede estar en el circuito de retroalimentación de voltaje del tablero de control, lo que requiere reparación o reemplazo profesional del tablero de control.
III. Fallo de sobrecalentamiento del módulo
Síntoma de falla: la temperatura de la carcasa del módulo de carga es demasiado alta y excede la temperatura de funcionamiento normal (generalmente no excede los 60 grados). La luz indicadora de sobrecalentamiento en el panel se ilumina y, en casos graves, el módulo se apagará automáticamente para protegerlo.
Posibles causas:
1. Ventilador de enfriamiento del módulo-dañado o lento;
2. Canales de refrigeración internos bloqueados, como exceso de polvo;
3. Módulo funcionando a pleno rendimiento o sobrecargado durante períodos prolongados;
4. Dispositivos de energía internos dañados (como IGBT y tiristores), lo que genera un mayor consumo de energía.
Pasos para la solución de problemas:
Primero, observe si el ventilador de refrigeración del módulo está funcionando. Si el ventilador no está funcionando, verifique si el suministro de energía del ventilador es normal. Si el suministro eléctrico es normal, el ventilador está dañado y deberá ser reemplazado por el mismo modelo. Si la velocidad del ventilador es lenta, limpie el polvo dentro del ventilador o reemplácelo.
En segundo lugar, apague el módulo y limpie el polvo de la entrada y salida de aire de la carcasa del módulo y de los canales de aire internos para garantizar una disipación de calor sin obstrucciones.
Finalmente, verifique la corriente de carga del módulo. Si excede constantemente la corriente de salida nominal, ajuste la carga o aumente la cantidad de módulos de carga para evitar la operación por sobrecarga. Si el módulo aún se sobrecalienta después de las medidas anteriores, abra la carcasa del módulo y revise los dispositivos de alimentación para detectar signos de sobrecalentamiento. Utilice un multímetro para medir si los dispositivos están dañados; si están dañados, reemplace los dispositivos de alimentación correspondientes.
IV. Fallo de comunicación del módulo
Síntoma de falla: el sistema de monitoreo de la fuente de alimentación de CC no puede comunicarse con el módulo de carga, no puede leer los parámetros operativos del módulo (como el voltaje y la corriente de salida) y no puede controlar el módulo de forma remota.
Posibles causas: 1. Mal contacto o cables rotos en la línea de comunicación; 2. Configuración de la dirección de comunicación del módulo incorrecta o conflictiva; 3. Interfaz de comunicación del módulo dañada; 4. Tarjeta de comunicación del sistema de monitoreo defectuosa.
Pasos para la solución de problemas: Primero, verifique las líneas de comunicación entre el módulo y el sistema de monitoreo, incluso si los terminales de los cables de señal y datos están sueltos o dañados. Apriete el cableado o reemplace las líneas dañadas. Luego, verifique la configuración de la dirección de comunicación del módulo para asegurarse de que la dirección de cada módulo sea única y consistente con la configuración del sistema de monitoreo. Si hay un conflicto de dirección, restablezca la dirección del módulo. A continuación, reemplace el módulo defectuoso con un módulo que funcione. Si se restablece la comunicación, indica que la interfaz de comunicación del módulo original está dañada y necesita ser reparada o reemplazada. Si la comunicación aún es anormal, puede deberse a una tarjeta de comunicación defectuosa en el sistema de monitoreo. Reemplace la tarjeta de comunicación y pruebe nuevamente.
V. Fallo de apagado de protección del módulo
Síntoma de falla: el módulo de carga deja de funcionar repentinamente durante el funcionamiento, la luz indicadora de protección del panel se ilumina y no puede funcionar normalmente.
Posibles causas:
1. Cortocircuito o sobrecarga de salida;
2. El voltaje de entrada excede considerablemente los límites;
3. Fallo del módulo interno, como fallo del tablero de control o daño del dispositivo de alimentación;
4. Polaridad de la batería invertida (para modo de carga).
Pasos para la solución de problemas:
Primero, desconecte el terminal de salida del módulo y verifique si hay cortocircuitos en la línea de salida. Mida la resistencia de la carga para asegurarse de que sea normal y eliminar fallas de cortocircuito. Simultáneamente, verifique si la corriente de salida excede el valor nominal del módulo. Si está sobrecargado, reduzca la carga. Luego, mida el voltaje de entrada para asegurarse de que esté dentro del rango permitido. Si el voltaje excede el límite, reinicie el módulo después de que el voltaje vuelva a la normalidad. Si tanto la entrada como la salida son normales, verifique si la polaridad de la batería está invertida. Si está invertida, corrija la polaridad y vuelva a conectar. Si las comprobaciones anteriores tienen éxito, abra la carcasa del módulo y compruebe si hay daños en los componentes internos, centrándose en el tablero de control y los dispositivos de alimentación. Reemplace los componentes defectuosos o el módulo completo si es necesario.
VI. Puntos clave para el mantenimiento diario
Para reducir la aparición de fallas en los módulos de carga y extender su vida útil, son necesarios los siguientes procedimientos de mantenimiento diario: 1. Limpie regularmente la superficie del módulo y el polvo interno para mantener una buena disipación de calor; 2. Verifique mensualmente el voltaje y la corriente de entrada y salida para garantizar que los parámetros estén dentro de los rangos normales; 3. Verificar el funcionamiento del ventilador del módulo y cambiar el lubricante del ventilador cada seis meses; 4. Verifique periódicamente el apriete de los terminales del cableado para evitar que se aflojen y se sobrecalienten; 5. Evite el funcionamiento prolongado con carga completa-del módulo y configure la cantidad de módulos de manera adecuada; 6. Realice la calibración del módulo periódicamente según los requisitos del fabricante para garantizar la precisión de la salida.
En resumen, la resolución de problemas de los módulos de carga de la fuente de alimentación de CC debe seguir el principio de "primero verificar los factores externos, luego verificar los componentes internos; comenzar con problemas simples y luego pasar a los complejos". Al solucionar problemas, siempre tome precauciones de seguridad, desconecte la fuente de alimentación antes de operar. Para fallas complejas o problemas que no se pueden resolver de forma independiente, comuníquese con técnicos profesionales o con el soporte del fabricante de inmediato para garantizar el funcionamiento seguro y estable del sistema de CC.
Contáctenos

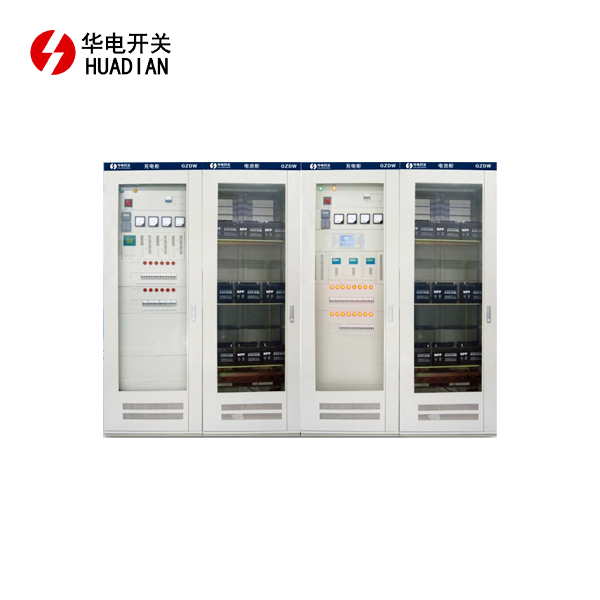

Shaanxi Huadian Electric Co., Ltd., basándose en su profunda acumulación de tecnología energética, ha elaborado meticulosamente el gabinete de fuente de alimentación de CC de la serie GZDW. No es simplemente un simple dispositivo de conversión CA/CC, sino un sistema de suministro de energía CC controlado por microcomputadora-que integra monitoreo inteligente, suministro de energía redundante y conmutación de nivel de milisegundos-. Construimos la última línea de defensa inquebrantable para su seguridad eléctrica. El producto adopta una estructura modular integrada, integrando orgánicamente unidades centrales como módulos de monitoreo, módulos rectificadores, módulos de monitoreo de aislamiento y módulos de inspección de baterías. Su estructura compacta y configuración flexible ahorran espacio de instalación y facilitan el mantenimiento y la expansión futuros. Para consultas, por favor contáctenos:pannie@hdswitchgear.com.
