El sistema de suministro de energía, una infraestructura esencial para la vida urbana moderna, lleva la misión crucial de entregar de forma segura y estable de forma segura y estable de alta electricidad de voltaje - a cada hogar. A través del diseño ingenioso de la ingeniería y la configuración sofisticada de equipos, este sistema logra múltiples funciones, incluida la reducción de voltaje, la protección, la medición y la distribución, proporcionando a los usuarios servicios de energía confiables y eficientes. Este artículo detallará los componentes y funciones deGabinetes de línea entrante, gabinetes de medición, gabinetes PT, gabinetes de línea saliente, gabinetes de interconexión y gabinetes de aislamiento.
Ⅰ. Gabinete entrante
Gabinete entrante: esta es la tabla de interruptores que recibe energía de una fuente externa. Por lo general, extrae una potencia de 10 kV de la cuadrícula. Esta fuente de alimentación de 10 kV luego pasa a través de la tabla de interruptores y transmite la potencia a la barra colectiva de 10 kV. Esta tabla de interruptores se llama gabinete entrante.
Componentes: interruptor de circuito de vacío, disconente, tres conjuntos de tres - transformadores de corriente de bobina, Lightning Arrester, indicador vivo, transformador de voltaje, conductores y otros componentes.
Función: su función principal es distribuir energía. Un gabinete de alimentación de línea generalmente está equipado con un interruptor de circuito de vacío para la desconexión. Este disyuntor de vacío proporciona un circuito corto - y protección contra sobrecorriente, junto con un interruptor de aislamiento para el personal de mantenimiento. El gabinete de alimentación de línea también está equipado con transformadores de corriente y voltaje para la medición de corriente y voltaje. Por lo tanto, el gabinete de alimentación de línea combina funciones de protección, medición y monitoreo para lograr una amplia gama de funciones integrales.
Protección de la línea de fuente de alimentación:
1. Fuente de alimentación de copia de seguridad automática (APS), que enciende automáticamente la fuente de alimentación de copia de seguridad.
2. Dispositivo de protección de rayos
3. Protección contra sobretensión y subtensión
4. Protección de entrada: al cerrar un interruptor de circuito bajo carga, la red genera una corriente de entrada mucho mayor que la corriente de funcionamiento del interruptor del circuito, evitando que el interruptor de circuito se cierre de manera confiable bajo carga. El dispositivo de protección contra la entrada previene el disparo falso causado por la corriente instantánea de entrada durante el cierre, asegurando un disparo confiable del interruptor de circuito bajo carga.
5. Protección instantánea del viaje, protección contra sobrecorriente
6. Cero - Protección de secuencia, protección contra falla a tierra
8. Dispositivo de reclamación
9. Bajo - Protección de frecuencia (bajo - Protección de carga de carga)
Ⅱ. Gabinete de medición
Componentes principales: transformador de corriente, fusible, transformador de voltaje VV e indicador vivo
Función: este dispositivo es un tipo de dispositivo de medición de energía eléctrica que utiliza un suministro alto -, alto - de medición para medir el consumo de energía y reflejar el consumo de energía de carga a través de transformadores de corriente, transformadores de voltaje y otros dispositivos de medición. Los usuarios son responsables de proteger el sello de los dispositivos de medición instalados en sus instalaciones y evitar que el dispositivo mismo se dañe o pérdida.

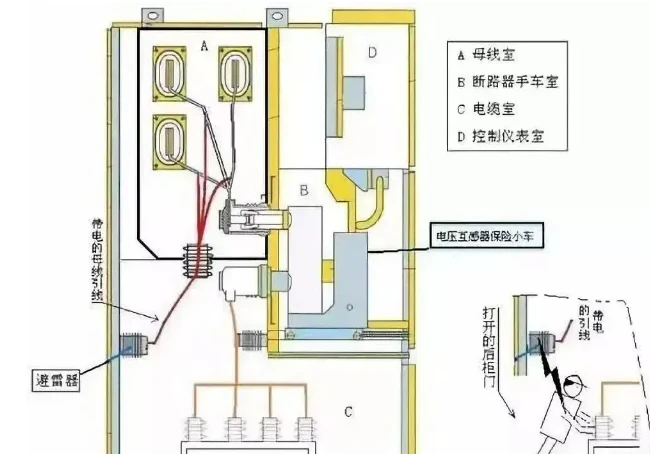

Ⅲ. Gabinete PT
Componentes principales: transformador de voltaje, interruptor de aislamiento, fusible, arrestado
Funciones:
1. Medición de voltaje, proporcionando un circuito de voltaje para medir medidores
2. Proporcionar energía a la caja de operación
3. Instalación de protectores de sobrevoltaje para cada sección de bus
4. Requisitos de protección de retransmisión, como el aislamiento de la barra colectora, la sobrevoltaje, la subvoltaje y las condiciones de conmutación automática de respaldo
Opciones de cableado: vv, y, yn, yn, yn
Ⅳ. Gabinete de línea saliente
Gabinete de línea saliente: esta es la tabla de interruptores que distribuye la energía desde la barra colectora al transformador de potencia. Este interruptor es uno de los gabinetes de línea salientes de 10 kV.
Componentes: tres conjuntos de tres - Transformadores de corriente de bobina, interruptores de desconexión, interruptores de circuitos, apartamento e indicador en vivo.
Propósito: Distribuye principalmente la potencia eléctrica, distribuyendo la fuente de alimentación principal a los diversos interruptores de circuitos de rama y conectando y desconectando las alimentaciones de la rama a las cajas de protección contra sobrecorriente y sobrecarga.
Ⅴ. Interconector
Se utiliza un interconector de barra colectiva, también conocido como Sectalizer de barra colectiva, para conectar dos secciones de la barra colectora. A menudo se usa en un solo -} Barra de la barra bobar y dual - Sistemas de la barra de la barra para acomodar los requisitos del usuario para diferentes modos de operación o para garantizar el desprendimiento de carga selectiva en caso de falla.
Composición: Disconnector, interruptor de circuito, transformador de corriente, dispositivo de visualización en vivo
Función: generalmente actúa como una barra colectiva. Cuando dos fuentes de energía transmiten energía al mismo tiempo, la conexión se desconecta en el medio (dos fuentes de potencia diferentes generalmente no pueden superponerse). Cuando una de las fuentes de energía está cortada o fuera de la energía debido a un accidente, el gabinete de conexión se conectará automáticamente para garantizar la fuente de alimentación del usuario. Cuando la energía se restaura hasta el final que originalmente estaba fuera de la energía, el gabinete de conexión se desconectará automáticamente y estará en el estado de reserva original.
Ⅵ. Gabinete de aislamiento
Componentes: interruptor de circuito, interruptor de desconexión, interruptor de puesta a tierra, transformador de corriente, transformador de voltaje, arrendatario, pantalla de voltaje
Función: se utiliza para aislar las barras colectivas en ambos extremos o para aislar el equipo alimentado del equipo de suministro de alimentación. Puede proporcionar a los operadores un punto final visible para facilitar las operaciones de inspección y mantenimiento.
Funciones de varios componentes:
Circuiters: cuando ocurre un cortocircuito o una sobrecorriente, corta rápidamente la alimentación para evitar más daños. También pueden funcionar como interruptores generales, distribuyendo y controlando la energía eléctrica. Son operados eléctricamente.
Fusible: cuando la corriente se eleva anormalmente alta a cierto nivel y en un momento determinado, se derrite, apaga la corriente y protege el circuito.
Interruptores de aislamiento: se usa para aislar la fuente de alimentación, desconectando el equipo de mantenimiento de voltaje de alto - de equipos en vivo. Proporcionan un punto de desconexión claramente visible. Los interruptores de aislamiento funcionan junto con los disyuntores para cambiar los circuitos de acuerdo con los requisitos operativos del sistema, cambiando así la configuración de cableado del sistema.
Transformadores de voltaje y transformadores de corriente: Convierta alto voltaje o alta corriente en un bajo voltaje estándar (100V) o una corriente baja estándar (5A o 1A, ambos valores nacionales). Esto permite la estandarización y la miniaturización de instrumentos de medición, dispositivos de protección y equipos de control automático. Los transformadores también se pueden usar para aislar los sistemas de voltaje -} para garantizar la seguridad humana y del equipo.
Lightning Arrester: a través de la acción de la brecha de descarga paralela o la resistencia no lineal, puede cortar la amplitud de la onda de flujo intrusivo y reducir el valor de sobretensión del equipo protegido.
Resumen
| Tipo de gabinete | Función central | Analogía |
|---|---|---|
| Gabinete entrante |
Entrada de potencia principal, control central y protección central |
El interruptor de encendido principal en su hogar |
| Gabinete saliente |
Distribuye el poder a varios puntos de uso |
Interruptores de rama para iluminación, salidas y aire acondicionado |
| Interconector |
Conecta dos fuentes de energía para mejorar la confiabilidad |
Válvula que conecta dos tuberías de agua, proporcionando respaldo entre sí |
| Gabinete PT |
Medidas y proporciona señales de voltaje del sistema |
El "monitor de presión arterial" de la cuadrícula de energía " |
| Gabinete de medición |
Medición del consumo de energía para fines de facturación |
El "medidor de agua" de la cuadrícula de energía |
| Gabinete de aislamiento | Aislamiento de seguridad para un fácil mantenimiento | Válvula aguas arriba cerrada durante el mantenimiento de la tubería de agua |
Estos gabinetes de interruptor se conectan juntos a través de las barras colectivas para formar un sistema de distribución de energía completo, que puede transmitir electricidad de manera segura, confiable y eficiente a todos los lugares donde se necesita.
