Europa, americana y china Box - Substaciones de tipo (subestaciones prefabricadas) difieren significativamente en la estructura, las características técnicas y los escenarios aplicables. Las diferencias específicas son las siguientes:

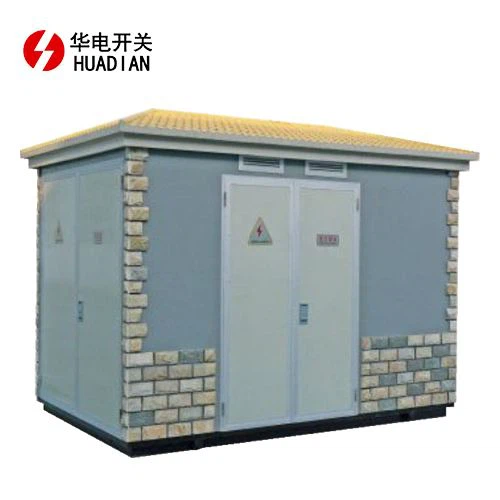

1. European - Box de estilo - Subestación de tipo
Características estructurales:
Split - Type Diseño: High - tensión de interruptores de voltaje, transformador y bajo - versiones de voltaje se organizan en tres compartimentos separados en una forma "目" o "品".
Tipo de transformador: típicamente seco - tipo o aceite - sumergido.
Nivel de protección: alto (IP23 y superior), adecuado para entornos al aire libre.
Ventajas técnicas:
El diseño modular permite un fácil mantenimiento, lo que permite la inspección de unidades individuales.
Expansión flexible, que permite la configuración con unidades principales de tensión -} de voltaje o gabinetes de compensación del condensador de voltaje bajo- según sea necesario.
Excelente disipación de calor (ventilación compartida independiente).
Desventajas:
Gran tamaño, que requiere un espacio significativo en el piso.
Alto costo (requiere un recinto y compartimento separados).
Aplicaciones aplicables:
Distribución de energía urbana, parques industriales, grandes comunidades y otros lugares que requieren alta confiabilidad de energía.
2. American - Box de estilo - Subestación de tipo
Características estructurales:
Diseño integrado: el transformador, el interruptor de carga de voltaje alto -, los fusibles y otros componentes están integrados en el tanque de aceite, mientras que el gabinete de voltaje bajo -} está separado.
Tipo de transformador: aceite - transformador inmerso, con componentes de voltaje alto - sumergidos en aceite de transformador.
Tamaño: Compacto, aproximadamente una - tercera del tamaño de una caja de estilo europea -} - de tipo.
Ventajas técnicas:
Tamaño compacto e instalación fácil (se puede colocar en cinturones verdes o a lo largo de los bordes de las carreteras).
Bajo costo, adecuado para pequeños proyectos.
High - La protección de voltaje utiliza un fusible, lo que resulta en una estructura simple.
Desventajas:
Mantenimiento difícil (el aceite debe drenarse para acceder a los componentes de voltaje -).
Mala disipación de calor (componentes inmersos en aceite).
Mala escalabilidad, lo que dificulta la expansión de la capacidad.
Escenarios aplicables:
Espacio - y costo - Aplicaciones sensibles, como la fuente de alimentación temporal, las comunidades pequeñas y las cuadrículas de energía rural.
3. Hua - Box de estilo - Subestación de tipo (versión mejorada de China)
Características estructurales:
Combina las ventajas de los diseños europeos y americanos: el alto -} interruptores de voltaje se separa del transformador (similar al estilo europeo), pero con el diseño estadounidense compacto.
Tipo de transformador: Dry - Tipo o aceite - inmerso, con aislamiento SF6 opcional o un interruptor de vacío para la sección de voltaje alta -}.
Nivel de protección: típicamente IP34 o superior, adecuado para entornos duros.
Ventajas técnicas:
El tamaño es entre los modelos europeos y americanos, el espacio de equilibrio y la facilidad de mantenimiento.
La sección de voltaje alta - se puede configurar con una unidad principal de anillo, proporcionando una alta flexibilidad.
Es más adecuado para los requisitos de la red eléctrica de China (como humedad - prueba y polvo - Diseño de prueba).
Desventajas:
El costo es ligeramente más alto que los modelos estadounidenses, y la tecnología no es tan madura como los modelos europeos.
Escenarios aplicables:
Renovación urbana, tránsito ferroviario, empresas industriales y mineras, y otras aplicaciones donde el costo y el rendimiento deben equilibrarse.
Resumen de comparación del núcleo
| Características | Estilo europeo - | Estilo americano - | Estilo chino - |
|---|---|---|---|
| Estructura | Dividir tres - sistema de compartimento | Integración de alto voltaje e transformador | Transformador independiente de alto voltaje, separado |
| Dimensiones | Grande | Mínimo | Medio |
| Mantenimiento | Conveniente (modular) | Dificultad (requiere drenaje de aceite) | Conveniente |
| Costo | Alto | Bajo | Medio |
| Escalabilidad | Fortaleza | Débil | Fuerte |
| Aplicaciones típicas | Adecuado para redes de energía urbana y parques industriales | Suministro de energía rural y temporal | Municipal, Industrial y Minería |
Recomendaciones de selección
Prefiere las subestaciones de estilo europeas -: requisitos de alta confiabilidad y escalabilidad, presupuesto suficiente.
Prefiere subestaciones de estilo American -: espacio limitado, bajo presupuesto y requisitos de carga simples.
Prefiere subestaciones de estilo chino -: se requiere un equilibrio de costo y rendimiento, y pueden adaptarse a entornos complejos (como entornos polvorientos y húmedos).
Las subestaciones empaquetadas de estilo chino - son una adaptación localizada de tecnologías europeas y estadounidenses para el mercado chino. En los últimos años, han demostrado ventajas significativas en el costo - efectividad y adaptabilidad.
