"Contactos de flor de ciruelo", "contactos estacionarios" y "brazos de contacto"son componentes críticos de conexión eléctrica en aparamenta de media y alta-tensión (como disyuntores, seccionadores y carros de aparamenta). Juntos forman el camino actual y los puntos de conexión y desconexión.
 |
 |
 |
1. Contacto en forma de pétalo-

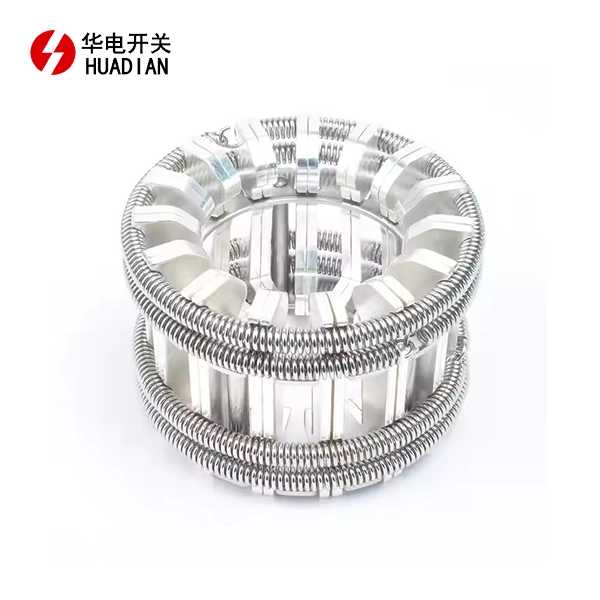

Definición y forma:Llamado así por su forma de pétalo-, normalmente consta de múltiples "pétalos" independientes (es decir, dedos de contacto) dispuestos en un anillo, con un centro hueco. Es un tipo de contacto móvil.
Principio de funcionamiento:Los pétalos del contacto en forma de pétalo-son elásticos. Cuando se inserta y se acopla con un contacto estacionario (generalmente un contacto cilíndrico), los pétalos se abren y, confiando en su propia presión elástica, agarran firmemente la superficie del contacto estacionario, formando múltiples puntos de contacto paralelos.
Ventajas principales:
Efecto de auto-limpieza: durante la inserción y extracción, la fricción entre los pétalos y la superficie del contacto estacionario raspa la capa de óxido y la suciedad, manteniendo un buen contacto eléctrico.
Contacto multi-punto, buena disipación de calor: múltiples dedos de contacto proporcionan múltiples rutas de corriente paralelas, lo que reduce la resistencia del contacto, lo que resulta en una alta capacidad de carga de corriente y una buena disipación de calor.
Estabilidad electrodinámica: cuando pasa una corriente de cortocircuito-, la enorme fuerza electrodinámica hace que los pétalos se agarren aún más fuerte, evitando que los contactos se separen debido a la repulsión eléctrica, lo que da como resultado una estabilidad extremadamente alta.
Fácil instalación y mantenimiento: Generalmente se instala como un componente modular.
Aplicaciones:Ampliamente utilizado en aplicaciones que requieren inserción y extracción frecuentes o donde se requiere una confiabilidad de contacto extremadamente alta, generalmente como extremo de contacto móvil del interruptor automático.
2. Contacto estacionario
Definición:Un componente conductor que está emparejado con un contacto móvil y permanece fijo durante el funcionamiento.
Forma:Cuando se combina con un contacto de tulipa, el contacto estacionario suele ser una varilla conductora cilíndrica lisa (también conocida como "base de contacto" o "soporte de contacto estacionario").
Función:Proporciona una interfaz de conexión estable para recibir la inserción del contacto de tulipán. Por lo general, se fija al compartimento de barras o a la caja de contactos estacionaria del cuadro.
Requisitos:La superficie debe ser lisa y plana, con buena conductividad y resistencia al desgaste.
3. Brazo de contacto

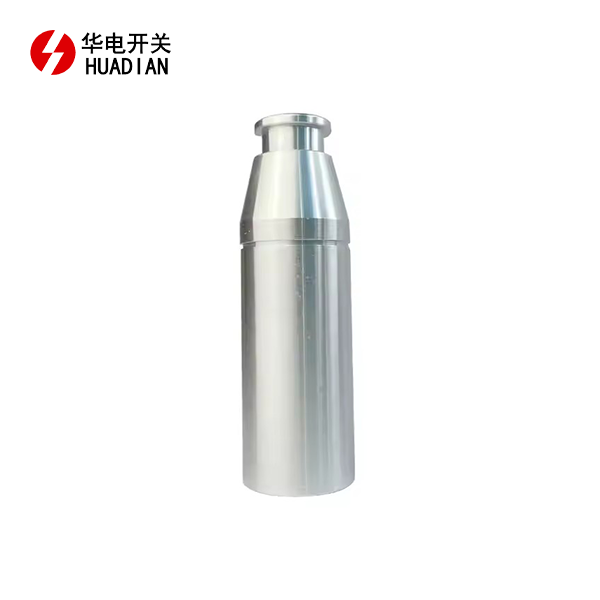

Definición:Es el puente conductor y la estructura de soporte que conecta el cuerpo del disyuntor (como el extremo móvil del interruptor de vacío) a los contactos de tulipa externos.
Estructura:Suele ser una varilla metálica conductora rígida (aleación de cobre o aluminio), con un extremo conectado a la varilla conductora móvil interna del disyuntor y el otro extremo equipado con el conjunto de contacto de tulipa.
Funciones:
Soporte mecánico: Soporta los contactos de tulipa y, impulsado por el mecanismo operativo, mueve los contactos de tulipa en un movimiento lineal para insertarlos o retirarlos de los contactos estacionarios.
Ruta conductora: Conduce corriente desde el interior del disyuntor a los contactos de tulipa externos y luego a los contactos estacionarios.
Papel clave:La longitud, rigidez y trayectoria de movimiento del brazo de contacto determinan si los contactos de tulipa pueden alinearse e insertarse con precisión y suavidad en los contactos estacionarios, lo cual es crucial para garantizar un funcionamiento suave de "inserción y extracción" del tablero.
4. La relación de trabajo colaborativo de los tres componentes (tomando como ejemplo un disyuntor de tensión media-de extracción-)
Podemos entender esto usando una simple analogía del "enchufe del brazo-mano-":
El brazo de contacto es como el "brazo".
El contacto de tulipán es como la "mano" (una mano flexible que agarra) instalada al final del brazo.
El contacto estacionario es como el "enchufe cilíndrico" en la pared.
Proceso de trabajo:
Al cerrar el circuito, el mecanismo operativo del disyuntor impulsa el brazo de contacto (brazo) hacia adelante. El contacto de tulipa (mano) al final del brazo se inserta con precisión en el contacto estacionario (enchufe) fijado al gabinete. Los pétalos del contacto de tulipa agarran elásticamente la varilla de contacto estacionaria, formando una conexión eléctrica altamente confiable y de baja -resistencia.
Al abrir el circuito o durante el mantenimiento, el mecanismo operativo retrae el brazo de contacto, sacando el contacto de tulipa del contacto estacionario, rompiendo así el circuito.
5.Resumen y comparación
| Componentes | Nombres alternativos/nombres comunes | Estado de movimiento | Funciones principales | Lugares de instalación típicos |
|---|---|---|---|---|
| Contacto de flor de ciruelo | Contacto en movimiento, contacto de pétalo | Móvil (se mueve con el brazo robótico) | Proporciona contacto flexible y autolimpieza-, actuando como superficie de contacto directo. | Instalado al final del brazo de contacto. |
| Contacto estacionario | Base de contacto estacionaria, base conductora | Fijo (inamovible) | Proporciona una superficie de contacto estable para recibir el contacto de la corona. | Asegurado al compartimiento de barras o caja de contactos del tablero |
| brazo de contacto | Brazo conductor, varilla de tracción. | Móvil (impulsado por un mecanismo) | Soporta e impulsa el contacto de la corona, sirviendo como puente para la conducción eléctrica y la transmisión de potencia. | Conectado a la salida del extremo móvil del cuerpo del disyuntor |
En resumen: el brazo de contacto actúa como actuador y estructura de soporte, llevando el "terminal inteligente" del cabezal de contacto de tulipa para insertarlo o retirarlo del contacto estacionario fijo, completando así la conexión y el aislamiento del circuito. Este diseño de "cabezal de contacto de tulipán + contacto estacionario cilíndrico" es una de las tecnologías principales para lograr una alta confiabilidad y un funcionamiento sin mantenimiento-en aparamenta de media-tensión moderna.
